Chez DYB, on aime aller au fond des choses.
Quand j’installe dans notre infra un disque dur, qui refuse obstinément de tourner, je ne me contente pas d’un diagnostic rapide. Et dans bien des cas – surtout avec les Seagate Exos, HGST Ultrastar ou Toshiba Enterprise – la cause n’est pas le disque lui-même, mais… le connecteur d’alimentation SATA.
🔍 Le coupable : la norme SATA 3.3 et la fameuse broche 3.3 V

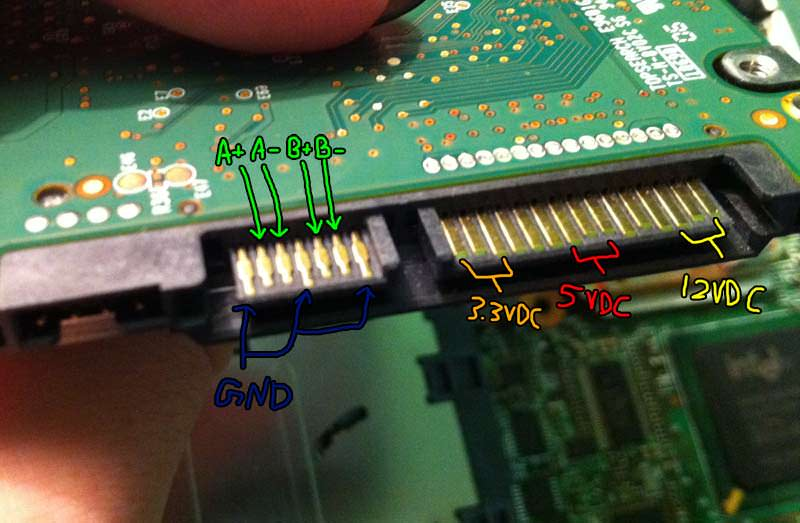

Depuis la norme SATA 3.3, trois petites broches à l’extrémité du connecteur d’alimentation ont vu leur rôle évoluer :
| Broche | Tension | Fonction (SATA 3.3) | Effet |
|---|---|---|---|
| 1 | 3.3 V | PWDIS (Power Disable) | Permet de désactiver le disque à distance |
| 2 | Ground | — | — |
| 3 | 3.3 V | Alimentation + signal | — |
Les disques Enterprise, souvent conçus pour les serveurs Dell, HP ou Supermicro, interprètent la broche 1 comme une commande de désactivation.
👉 Résultat : si votre alimentation PC envoie du 3.3 V sur cette ligne, le disque croit qu’on lui ordonne de s’éteindre. Il ne tourne pas, ne chauffe pas, et reste invisible dans le BIOS.
⚡ Pourquoi certaines alimentations posent problème
Les alimentations modernes (comme les Corsair CV550, BeQuiet!, Cooler Master ou Seasonic grand public) respectent scrupuleusement la norme SATA 3.3.
Elles transmettent donc la tension 3.3 V (le fameux fil orange) jusqu’aux broches du connecteur SATA.
Sur un disque standard, aucun souci.
Mais sur un disque Enterprise, cette tension active le signal PWDIS, qui bloque tout démarrage.
Et même si vous retirez le câble orange, certains modèles continuent à poser problème :
- le connecteur SATA peut faire contact mécanique avec les broches 1–3,
- un rail interne de l’alimentation peut réinjecter une faible tension parasite,
- ou le câblage interne garde la broche active malgré l’absence de fil apparent.
👉 Le disque reste donc désactivé, même sans fil orange visible.
🧠 Les solutions connues (et testées)
| Méthode | Description | Fiabilité | Revers |
|---|---|---|---|
| Adaptateur Molex → SATA | Le Molex ne transporte pas de 3.3 V (seulement 5 V & 12 V). | ⭐⭐⭐⭐ | Nécessite un adaptateur. |
| Rallonge SATA “no 3.3 V” | Câble sans ligne orange. | ⭐⭐⭐ | Variable selon modèle. |
| Ruban Kapton sur les broches 1–3 | Isolation physique des 3 premières broches du connecteur SATA. | ⭐⭐⭐⭐⭐ | Faut bien viser ! |
| Scotch classique / téflon | Isolants, mais pas durables ni résistants à la chaleur. | ⭐ | Usage temporaire. |

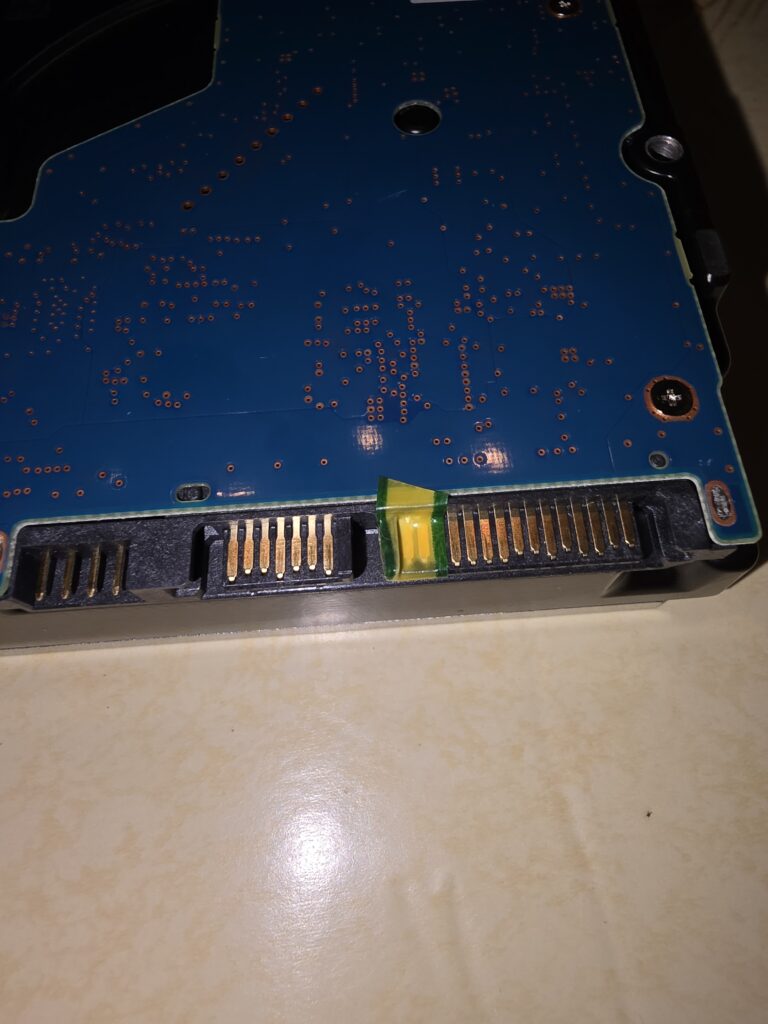

Bon ok là c’est pas du kapton, mais c’était à titre de test !
🟡 Pourquoi le Kapton est la meilleure solution
Le Kapton (polyimide) est un ruban isolant conçu pour l’électronique :
- il résiste à la chaleur (jusqu’à +260 °C),
- il ne laisse aucun résidu en cas de retrait,
- il est ultra-fin, donc le connecteur SATA s’enfiche sans forcer.
Pour neutraliser la ligne 3.3 V, il suffit :
- De couper un petit rectangle (~5 × 3 mm),
- De le coller sur les 3 premières broches à gauche du connecteur SATA (côté contacts dorés),
- De rebrancher le câble d’alimentation.
Votre disque redémarrera instantanément — et sans aucune modification définitive du câblage.
🧩 En résumé
| Symptôme | Cause probable | Solution |
|---|---|---|
| Le disque ne tourne pas | Ligne 3.3 V active → PWDIS bloqué | Kapton sur pins 1–3 |
| Le disque marche sur un serveur, mais pas sur un PC | Backplane serveur coupe la 3.3 V | Adaptateur Molex → SATA |
| Le câble SATA sans fil orange ne change rien | Rail interne toujours actif | Isolation physique nécessaire |
🧰 Conclusion
Ce petit détail de conception, invisible à l’œil nu, explique des centaines de faux diagnostics “disque HS” chaque année.
Chez DYB, on préfère comprendre plutôt que remplacer.
Alors avant de renvoyer un disque “mort”, vérifiez vos câbles, vos rails… et si besoin, sortez le ruban Kapton.
💡 Astuce DYB : si vous travaillez souvent avec des disques Enterprise, gardez toujours quelques adaptateurs Molex → SATA et un rouleau de Kapton tape dans votre atelier.
Cela vous évitera bien des sueurs froides.
